Конфигурация любого вводного устройства здания зависит от категории электроснабжения.

По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.

Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.

1 III категория элекроснабжения.



Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения

Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения

Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление.  Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.

2 II категория элекроснабжения.

При проектировании вводного устройства по II категории можно выделить две основные схемы.



Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель

Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель

Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3.  Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.

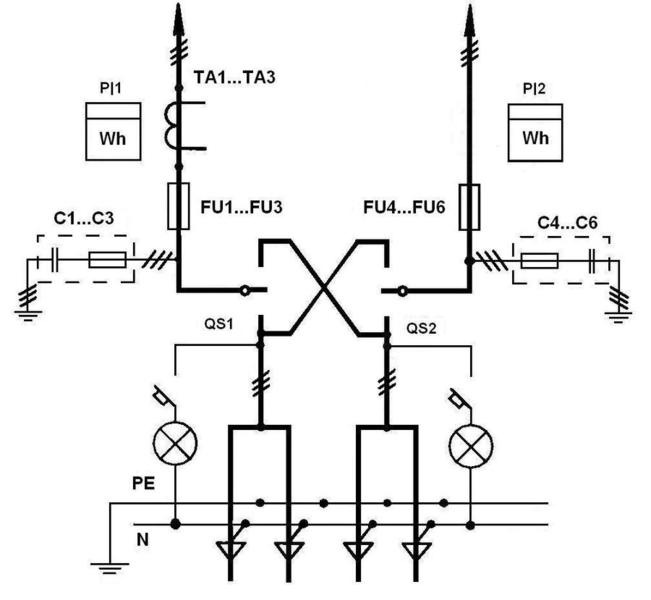

Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели

Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели

Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях  типа ВР 32 на два направления.

3 I категория элекроснабжения.

Существует  много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.



Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель

Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель

В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.



Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели

Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели

Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.

P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт.2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
